Kako povezati RGBW LED traku sa MiBoxer kontrolerom

Uputstvo korak po korak: RGBW LED traka + MiBoxer HW5

Povezivanje RGBW LED trake od 5 m, MiBoxer HW5 kontrolera i LED napajanja 24 V / 200 W. Ceo posao traje oko 20 minuta i ne zahteva lemljenje.

RGBW traka svetli jednom bojom celom dužinom: R, G, B, posebna bela dioda (W) i sve njihove kombinacije.

Šta vam je potrebno

RGBW COB LED traka

24 V, 840 LED/m, 29 W/m, dužina 5 m

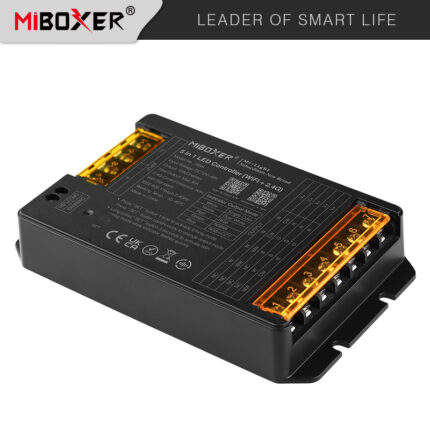

MiBoxer HW5 kontroler

5 u 1, WiFi + 2.4G, 12–48 V, do 15 A po kanalu

LED napajanje 200 W

Ulaz 230 V AC, izlaz 24 V DC

Alat i sitnice

Mali odvijač, skidač izolacije, kabl za 230 V, eventualno produžni kabl za traku (min. 0,75 mm²)

Šema povezivanja

Struja ide ovim redom: mreža 230 V → napajanje 24 V → kontroler → LED traka.

Povezivanje korak po korak

1. Isključite struju

   Isključite osigurač za strujni krug na koji povezujete napajanje. Ništa ne povezujte pod naponom.

2. Povežite napajanje na 230 V

   Na ulazne kleme napajanja povežite fazu na L, nulu na N i uzemljenje na oznaku za uzemljenje. Ako niste sigurni, ovaj korak prepustite električaru.

3. Povežite napajanje na kontroler

   Na levoj strani kontrolera je ulaz INPUT sa četiri kleme: gornje dve su V+, donje dve V−. Izlaz napajanja V+ povežite na jednu od klema V+, a V− na jednu od klema V−. Za set od 5 m dovoljan je po jedan provodnik. Zamena polariteta može trajno da ošteti kontroler, zato proverite dva puta.



4. Povežite traku na kontroler

   Na desnoj strani kontrolera je izlaz OUTPUT sa sedam klema. Pored klema je tabela sa rasporedom za svaki režim; za RGBW važi kolona sa redosledom odozgo nadole: V+, V+, R, G, B, W, NC. Žicu V+ sa trake stavite u jednu od dve gornje kleme, zatim R, G, B i W redom. Poslednja klema (NC) ostaje prazna.



5. Proverite sve spojeve

   Lagano povucite svaku žicu: ne sme da ispadne iz kleme. Ogoljeni bakar ne sme da viri van kleme niti da dodiruje susedni priključak.

6. Uključite i podesite režim RGBW

   Uključite osigurač. HW5 je kontroler 5 u 1, pa ga treba prebaciti u režim RGBW. Pritiskajte taster SET jedan po jedan put dok indikator ne zasvetli zeleno. Boja indikatora pokazuje režim: bela je jedna boja, žuta dve bele (CCT), crvena RGB, zelena RGBW, plava RGB+CCT. Ako boje na traci ne odgovaraju (npr. izaberete crvenu, a svetli zelena), proverite raspored žica R/G/B.



7. Povežite aplikaciju ili daljinski

   WiFi aplikacija: skenirajte QR kod na kontroleru („Scan to install APP") i instalirajte aplikaciju. Zatim držite taster SET 3 sekunde dok indikator ne počne brzo da trepće i dodajte uređaj u aplikaciji.
   Daljinski 2.4G: pritisnite taster SET jednom na kontroleru da pređe u režim uparivanja, pa odmah pritisnite taster SET na daljinskom.

Zašto baš napajanje od 200 W?

Najčešće greške

• Zamenjen plus i minus između napajanja i kontrolera: kontroler se ne pali ili se trajno ošteti.
• Pogrešan režim na kontroleru 5 u 1: beli kanal ne radi ili boje „skaču".
• Pretanak produžni kabl između kontrolera i trake: traka na kraju svetli slabije ili žuće. Za duže razvode koristite deblji kabl.
• Napajanje zatvoreno u uskom prostoru bez vazduha: pregreva se. Ostavite mu prostor za hlađenje.
• Pogrešan napon: traka od 24 V ne radi na napajanju od 12 V, a traka od 12 V izgori na 24 V.
